Miniraupenkran Maeda CC423S

Miniraupenkran Maeda CC423S

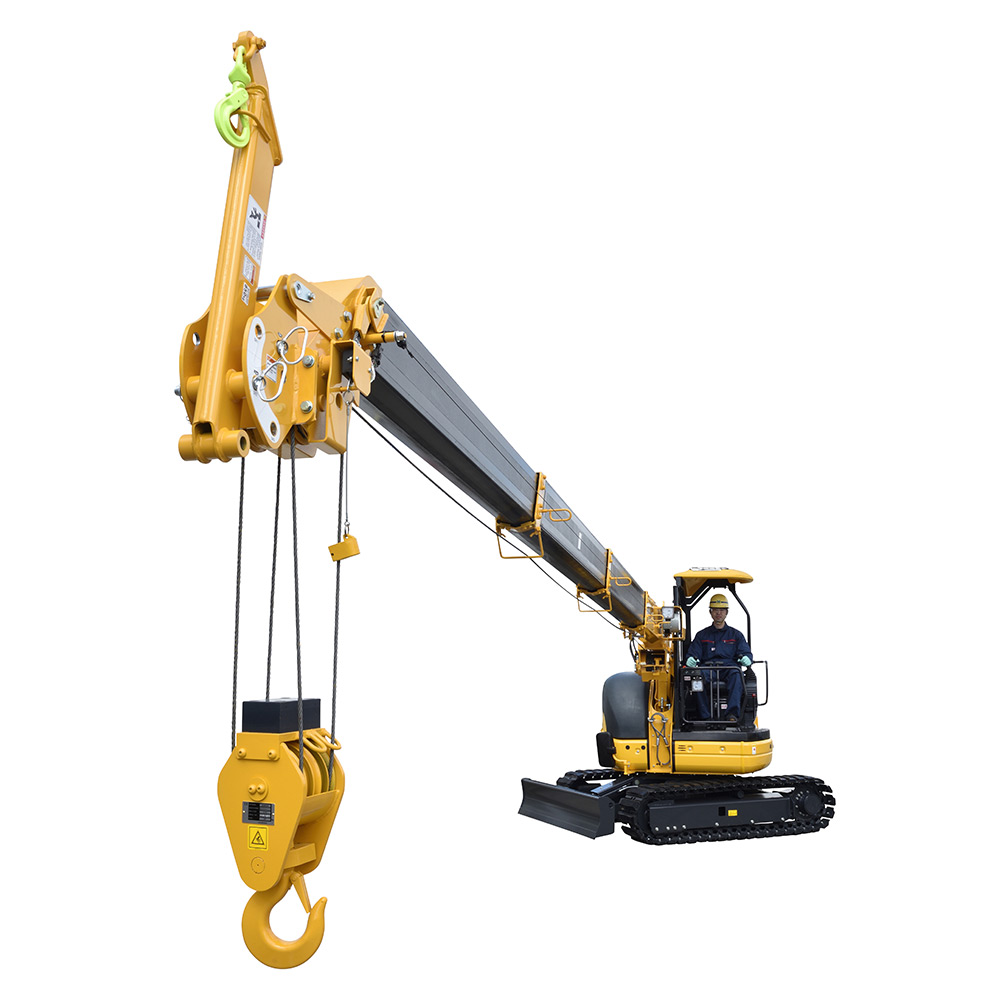

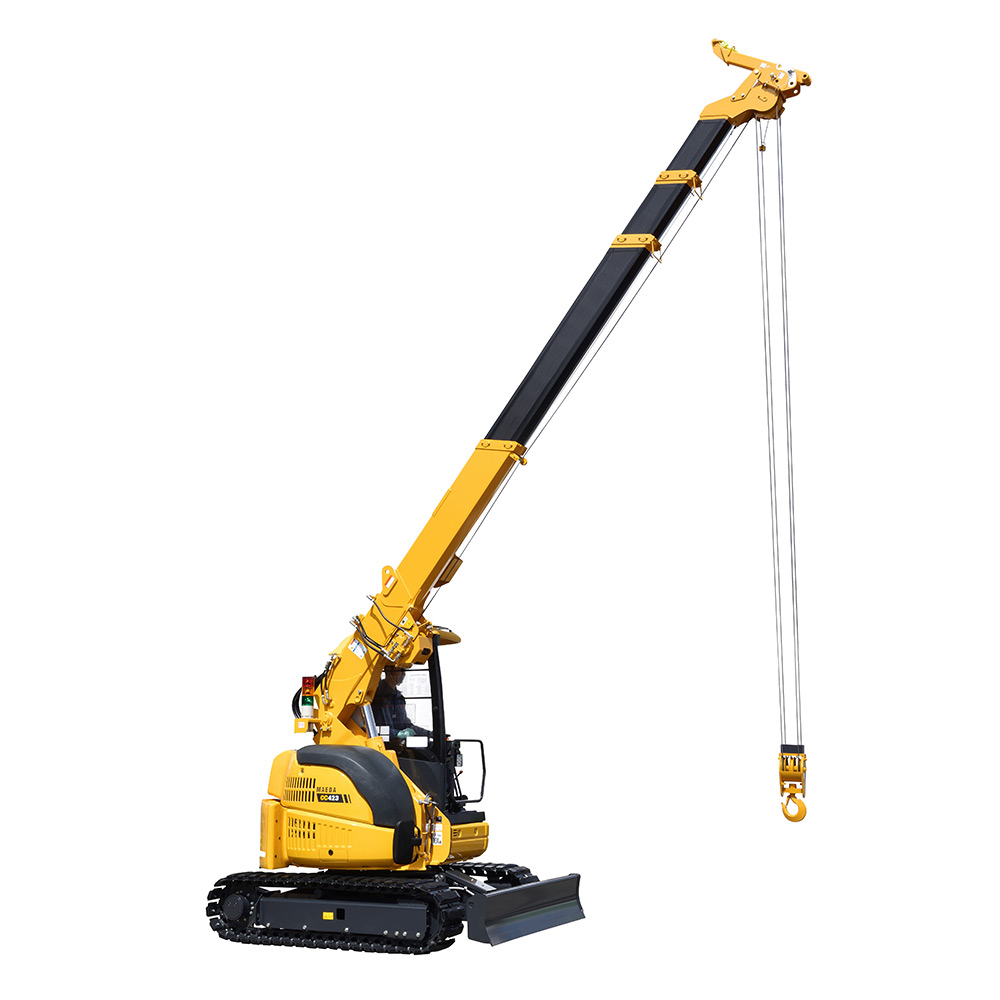

Die neue CC423S ist der kleinste Raupenkran der Maeda Palette.

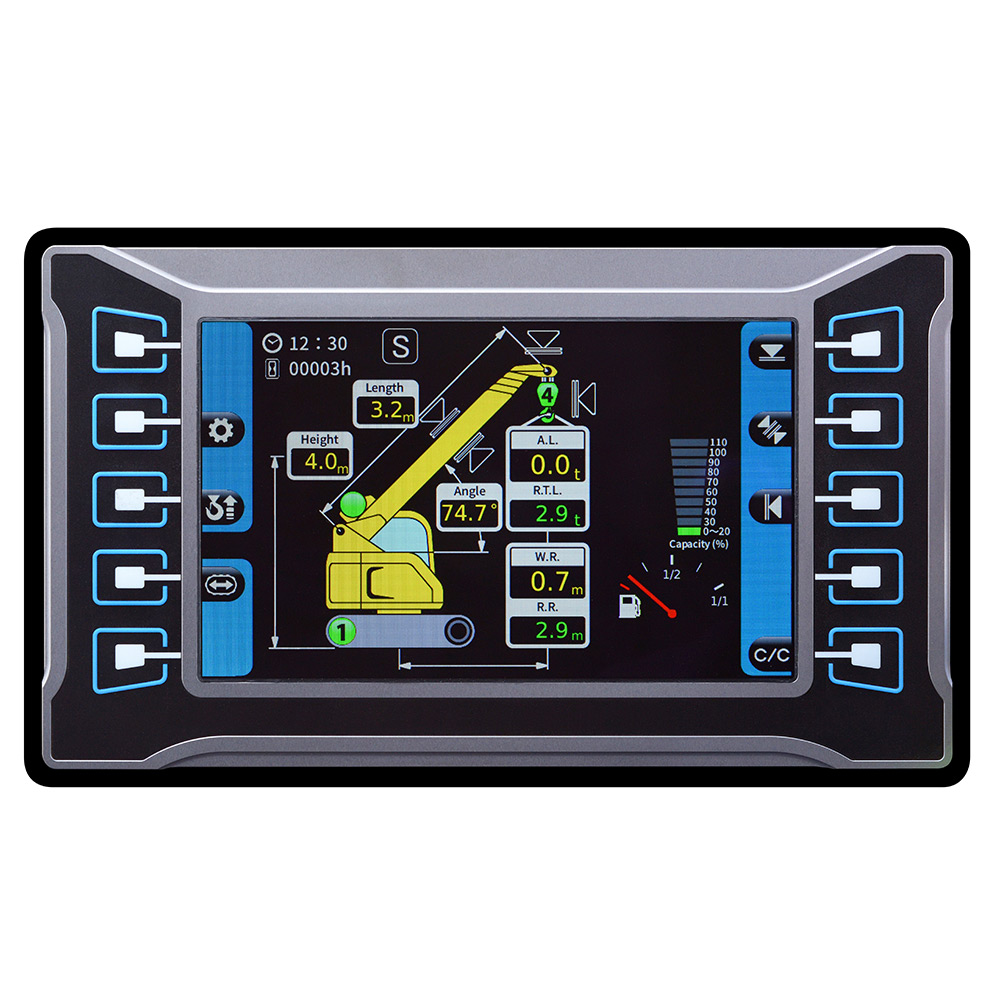

Äußerst wendig und flexibel, aber mit enormer Hubkraft von 2,93 t und einer frei verfahrbaren Last von 1.465 kg ist sie überall einsetzbar, wo große Krane auf Grund von Platzmangel scheitern. Kurzheck-Bauweise, Planierschild, großes Multifunktionsfarbdisplay und programmierbarer Lastmomentbegrenzer ermöglichen sicheres, effizientes und personalschonendes Arbeiten!

  • Tragkraft 2.930 kg x 1,5 m
  • Max. Hakenhöhe 9,45 m
  • Eigengewicht 4.400 kg
  • Dieselantrieb







Technische Daten Miniraupenkran Maeda CC423S

Tragkraft:

Max. 2,93 t x 1,5 m

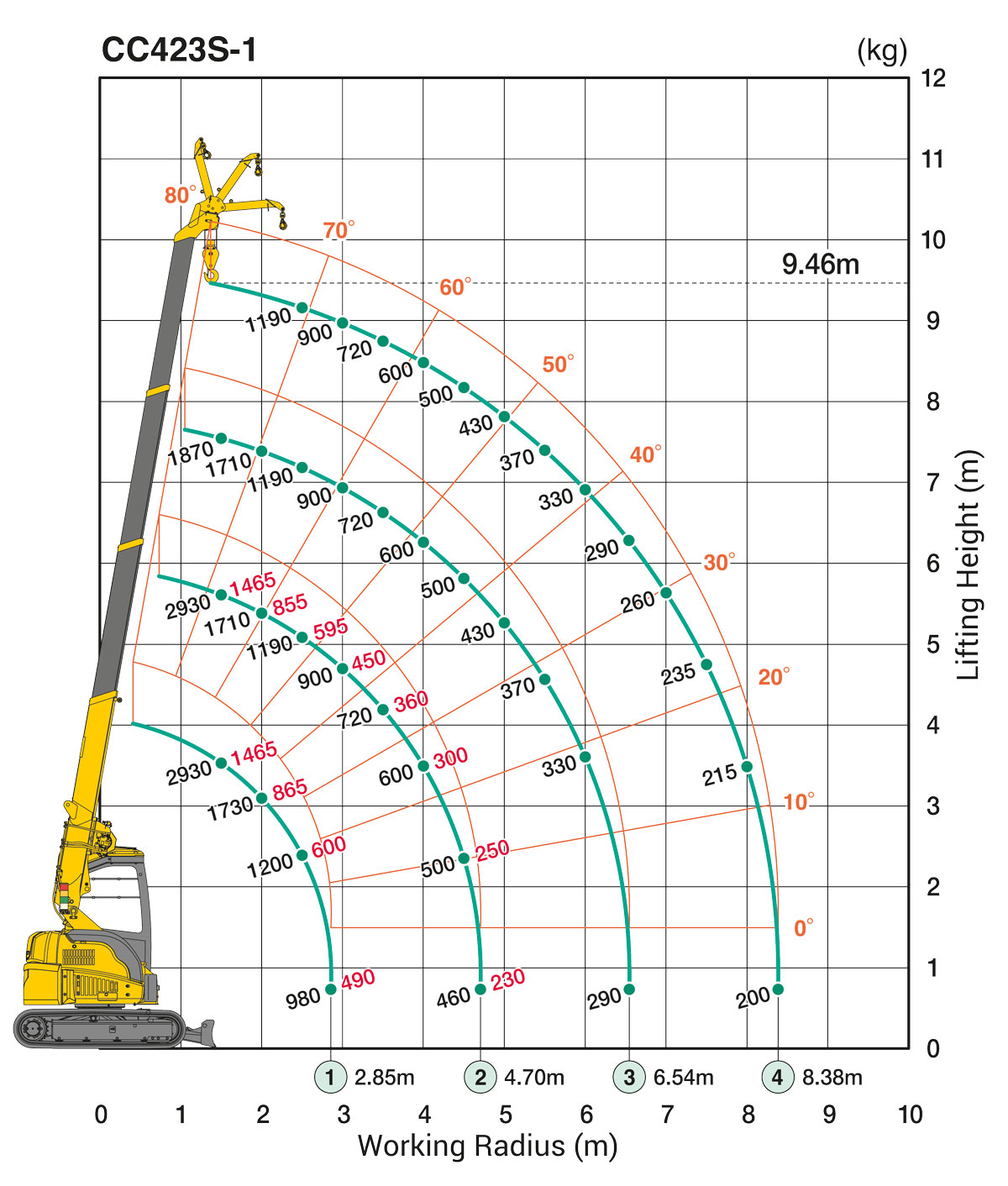

Arbeitsbereich:

Max. 8,38 m x 200 kg

Hebehöhe:

Max. 9,46 m

Abseillänge:

15,5 m

Frei verfahrbare Last:

1.465 kg

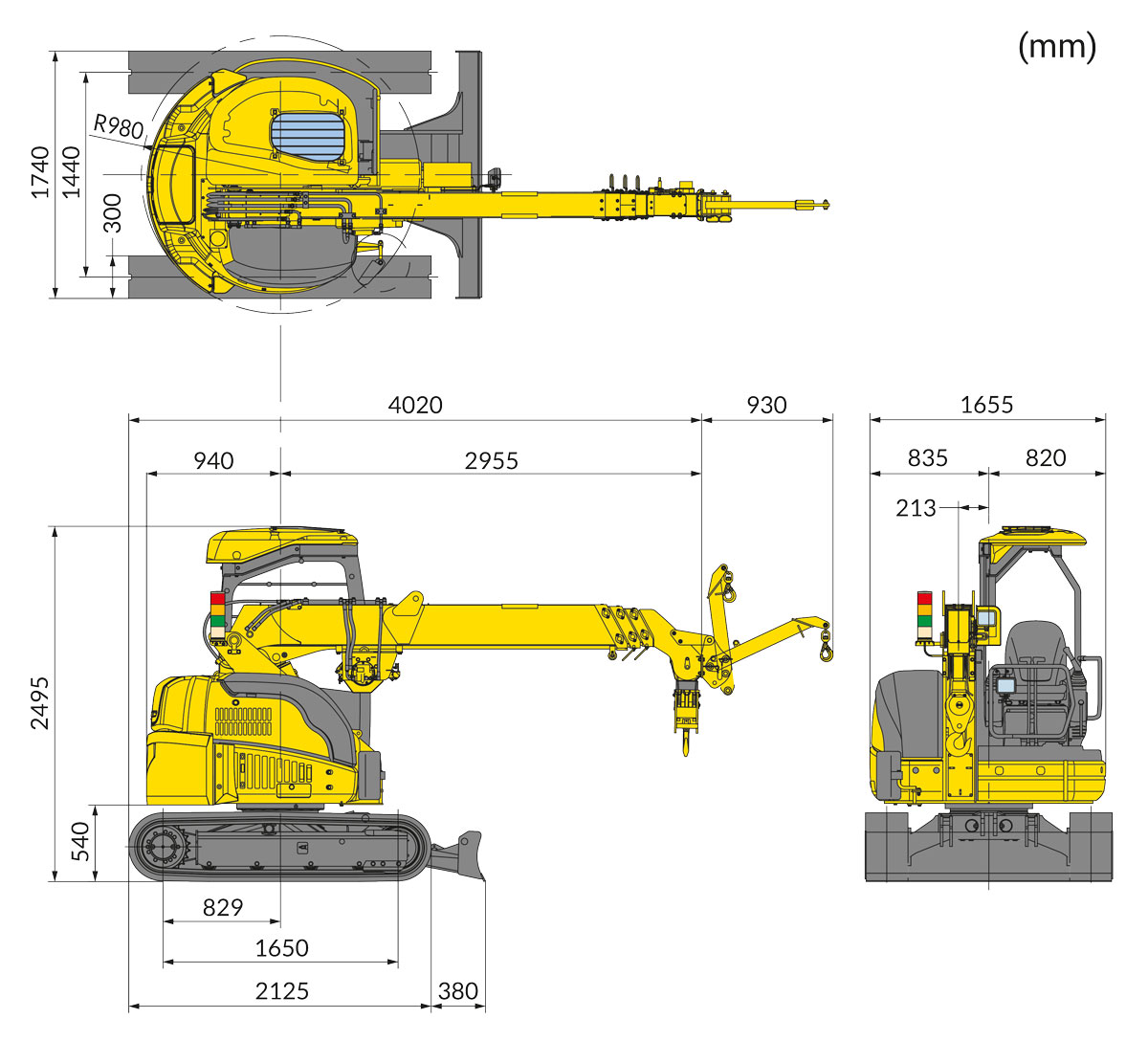

Abmessungen:

4.020 x 1.740 x 2.495 mm

Gewicht:

4400 kg

Hakengeschwindigkeit:

Max. 19,8 m / min, (4-fach geschoren, 4-lagig)

Hubseil:

Typ IWRC 6xWS (26) Durchmesser 8 mm x 73 m

Teleskopsystem:

Auslegerlänge: 3.18 m - 5.03m - 6.87m - 8.71 m
Teleskop-Geschwindigkeit: 5,53 m / 14,3 sec
Auslegertyp: Vollautomatischer 4-stufiger fünfeckiger Teleskopausleger

Hubsystem:

Auslegerwinkel/Geschwindigkeit        0º to 80º / 12 sec

Drehsystem:

Drehwinkel/Geschwindigkeit    360º endlos / 2,4 rpm

Stützfüße:

Unabhängige Lenkungssteuerung, hydraulischer Kolbenmotor mit automatischer Bremse, Planetengetriebe und Raupenantrieb

Geschwindigkeit:

Niedrig: 0 – 2,9 km/h
Hoch: 0 – 4,6 km/h
Steigvermögen: 20°
Länge x Breite auf Boden: 20°
Bodendruck: 0,44 kgf / cm²

Motor:

Modell Yanmar 3TNV88-EPMBA
Typ: 4 Zylinder, Dieselmotor, wassergekühlter, direkteinspritzung
Nennleistung: 17,5 kW / 2,400 rpm
Anlasser: Elektrisch
Tankfassung: Diesel / 42 L

Lastmomentbegrenzer:

Speziell gemacht für die Maeda Krane mit einem voll programmierbaren Arbeitsraum

Serienausstattung:

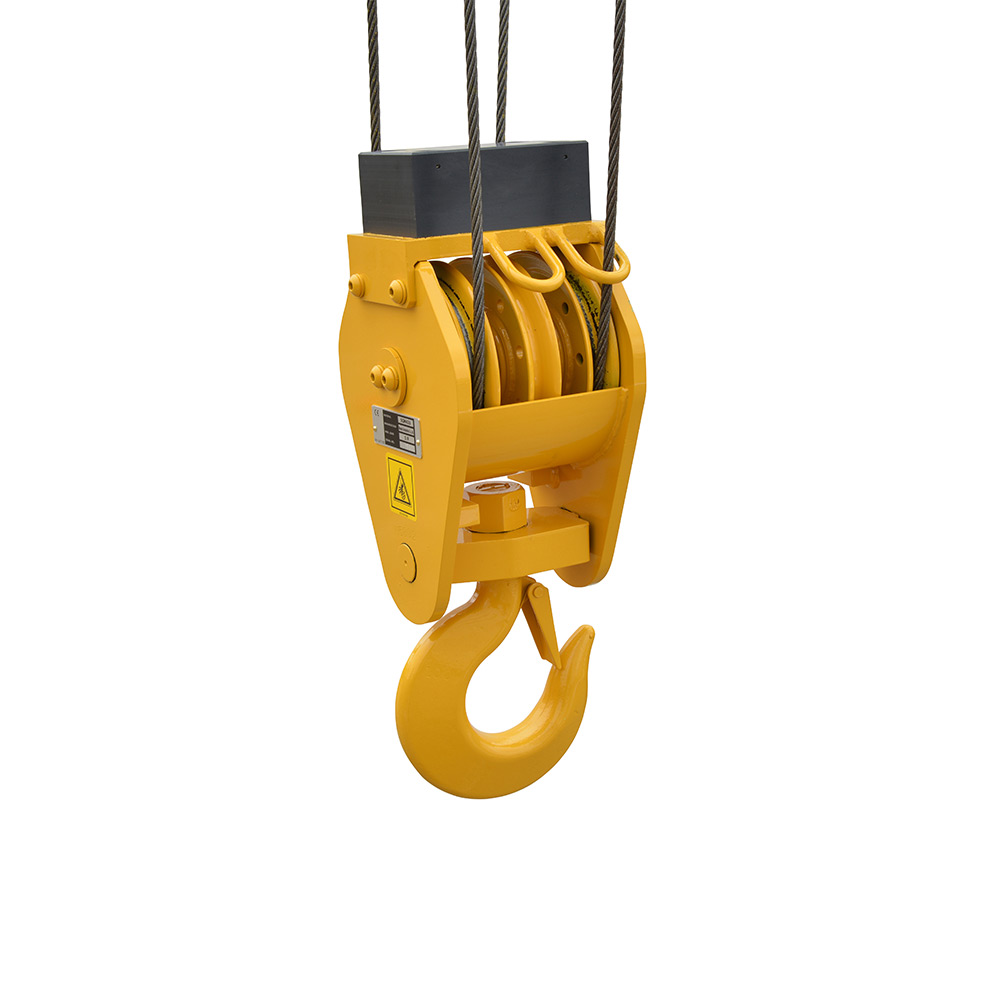

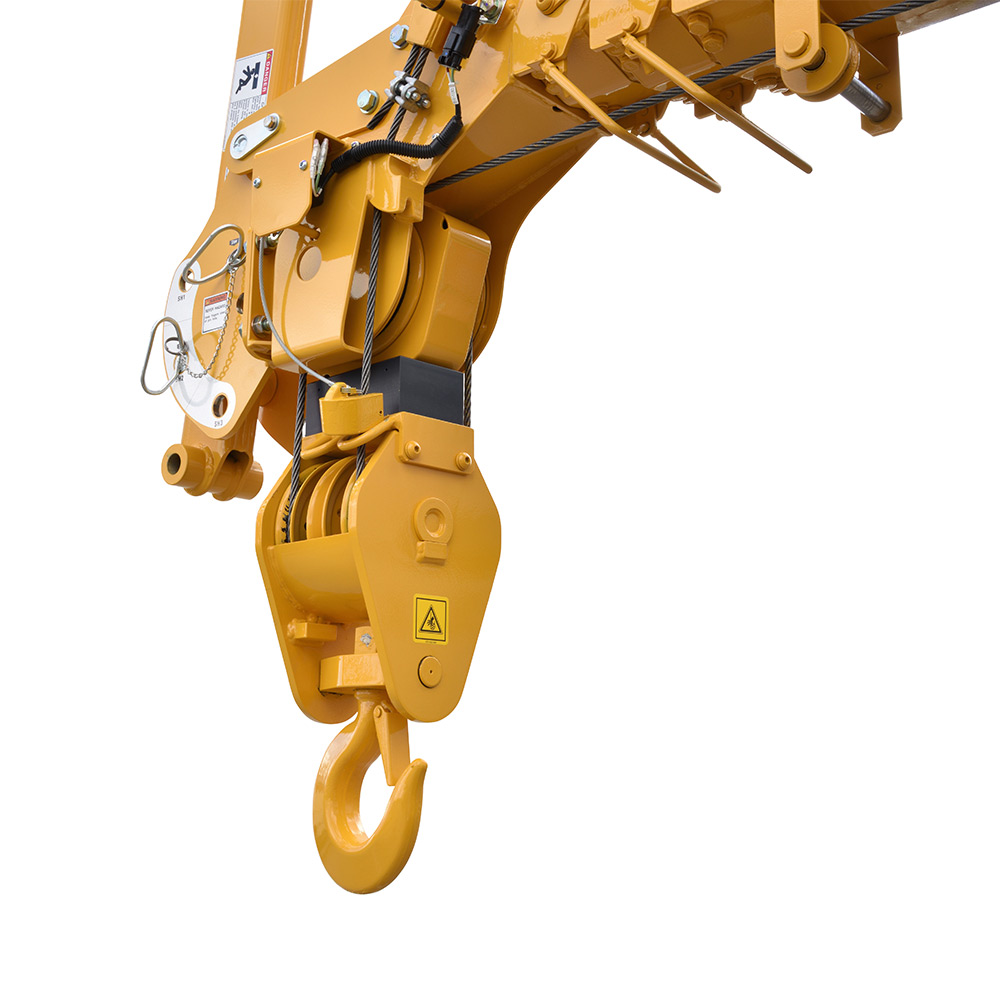

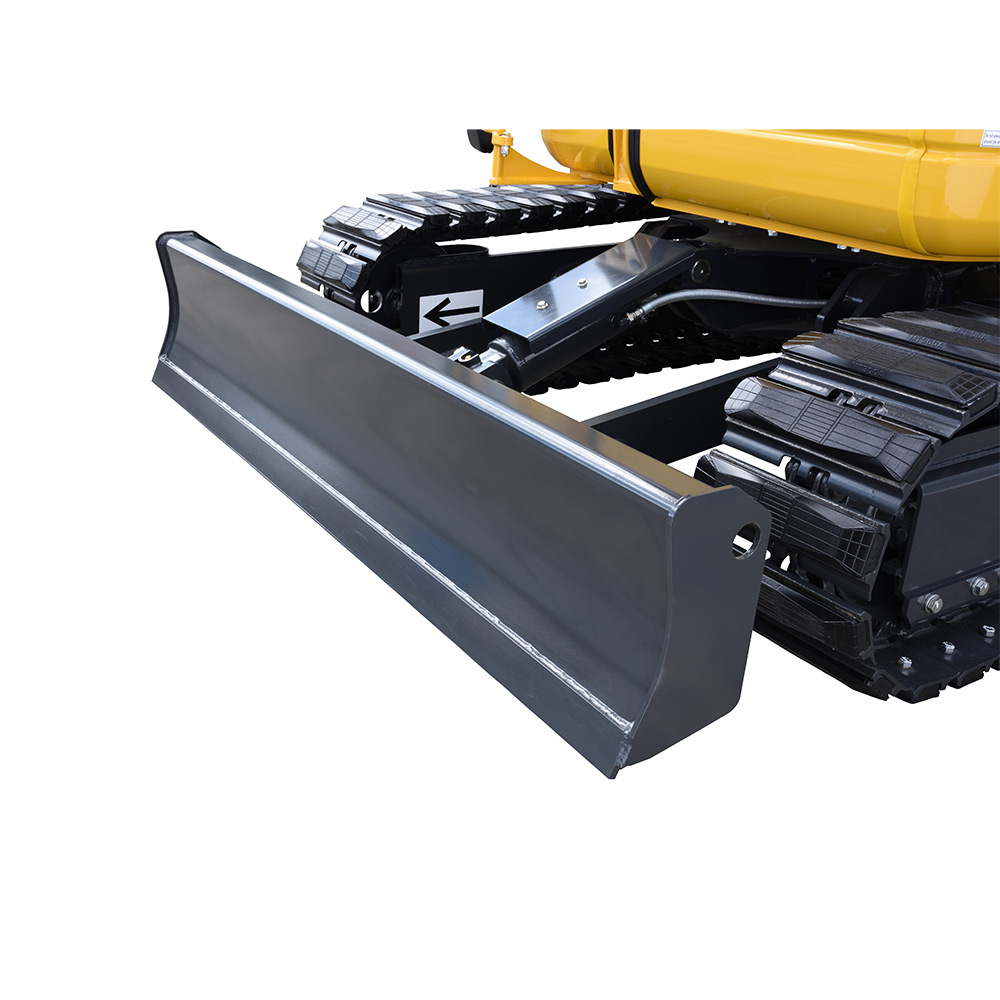

Überdrehungsschutz, Stahlraupen, hydraulische Sicherheitsventile, Nivellierungsanzeige, Transportsperrhebel, Kippalarm, Not-Ausschalter, Lastmomentbegrenzer, Betriebswarnleuchte, Datenlogger, Planierschild mit Überwachung, 4-fach-/2-fach Hakenflasche

Optionales Zubehör:

1-fach-Hakenflasche, Große Hakenflasche 1-fach Scherung, Schwarze oder weiße Gummipads
Gewicht 90 kg, 500 kg Fixhaken

Leeb-Sonderoptionen:

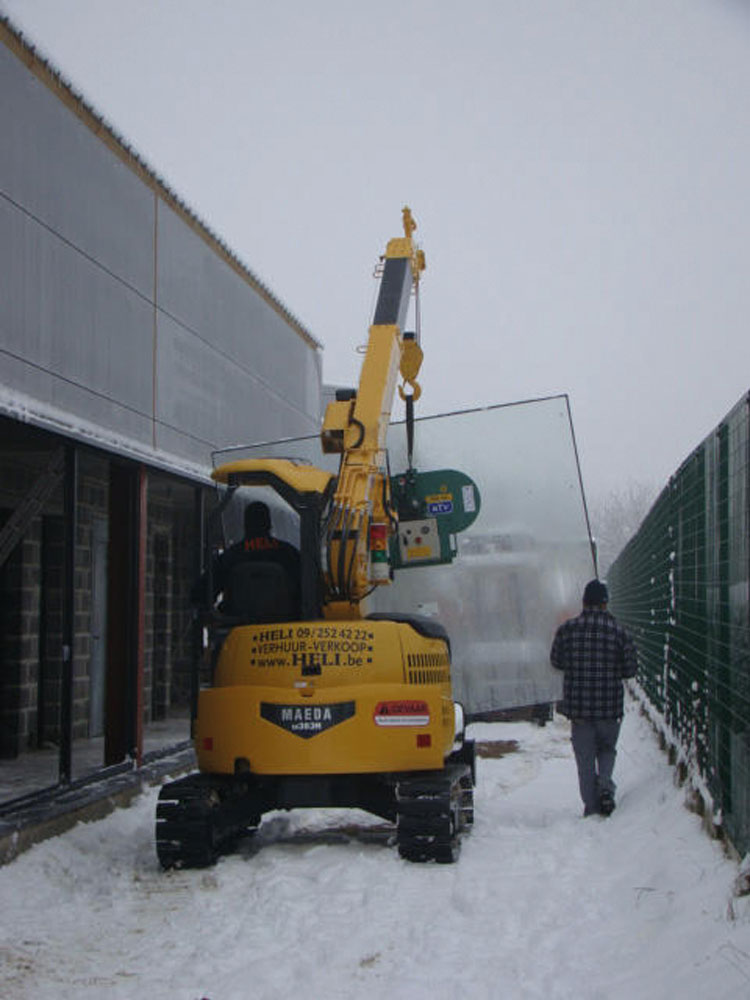

3D-Glasmanipulatoren von 600 – 1.000 kg
Glassauger 300 – 2.000 kg
Gegengewichtsanlage für überhängende Fassaden bzw. Dachvorsprünge
Kundenspezifische Anbauteile und vieles mehr

pdf download

Weitere Informationen

Prospekt Miniraupenkran Maeda CC423S



Fotogalerie

  • 01
  • 02
  • 03
  • 04

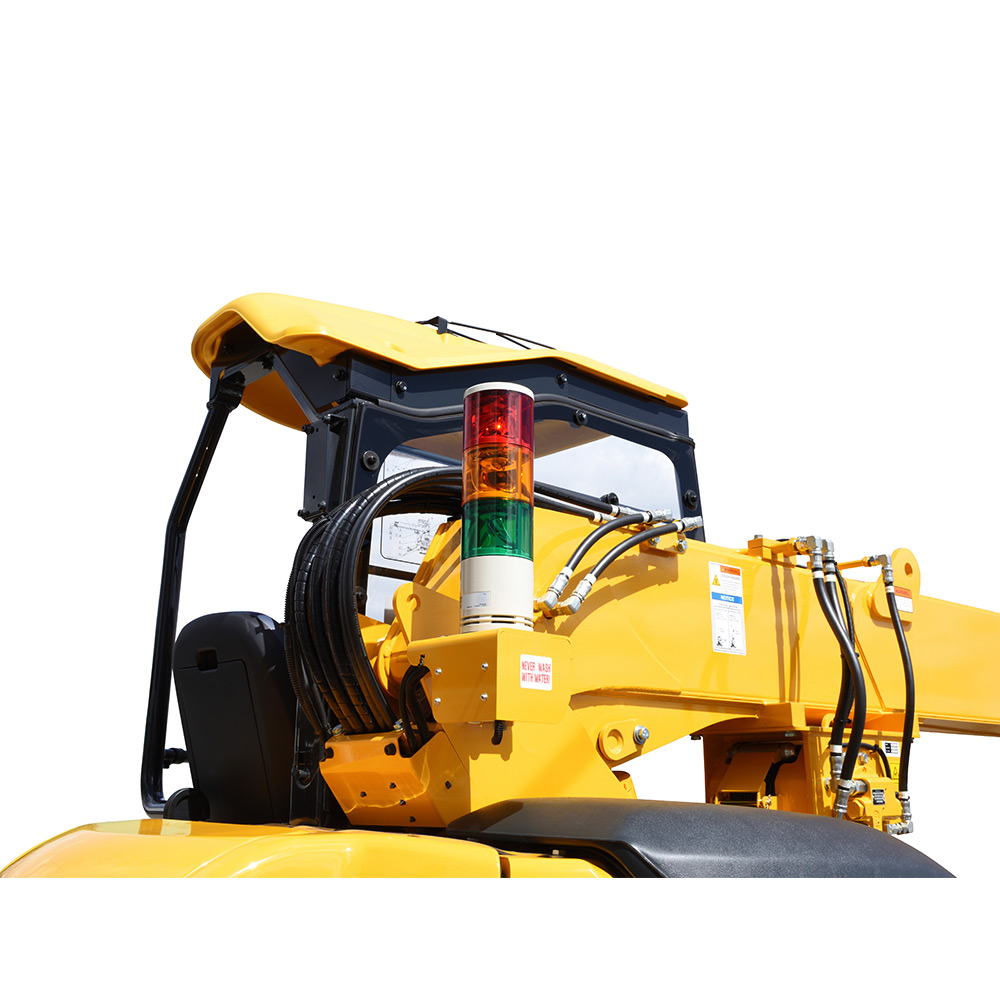

  • CC423-Mini-Crawler-Crane-10
  • CC423-Mini-Crawler-Crane-2

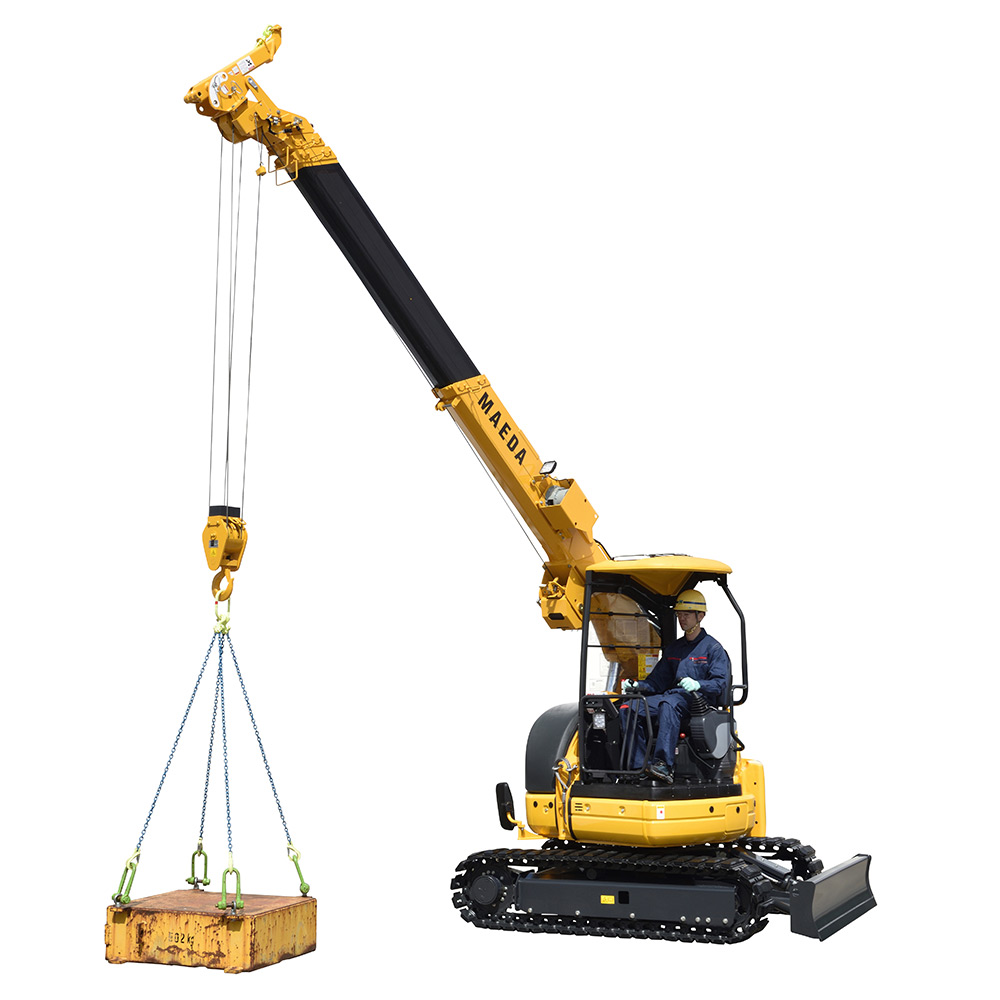

  • CC423-Mini-Crawler-Crane-3

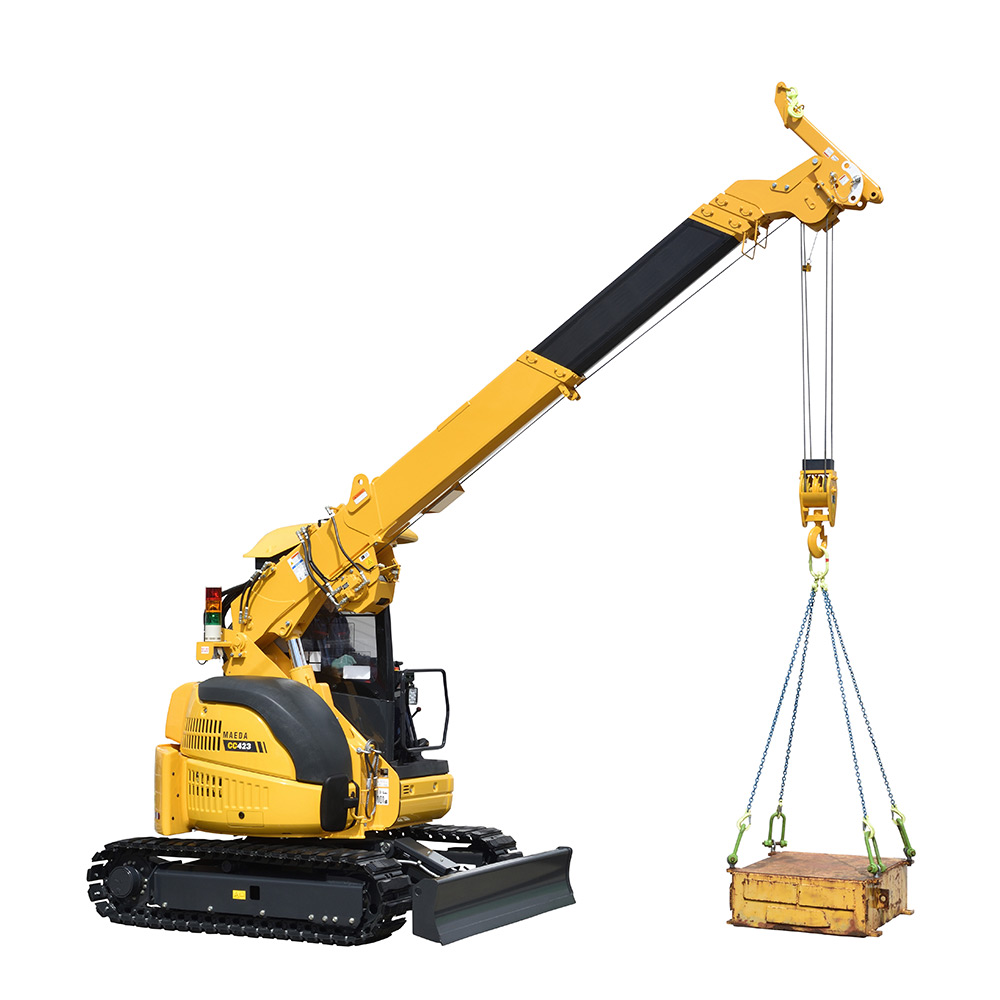

  • CC423-Mini-Crawler-Crane-4
  • CC423-Mini-Crawler-Crane-5
  • CC423-Mini-Crawler-Crane-6
  • CC423-Mini-Crawler-Crane-7
  • CC423-Mini-Crawler-Crane-8
  • CC423-Mini-Crawler-Crane-9

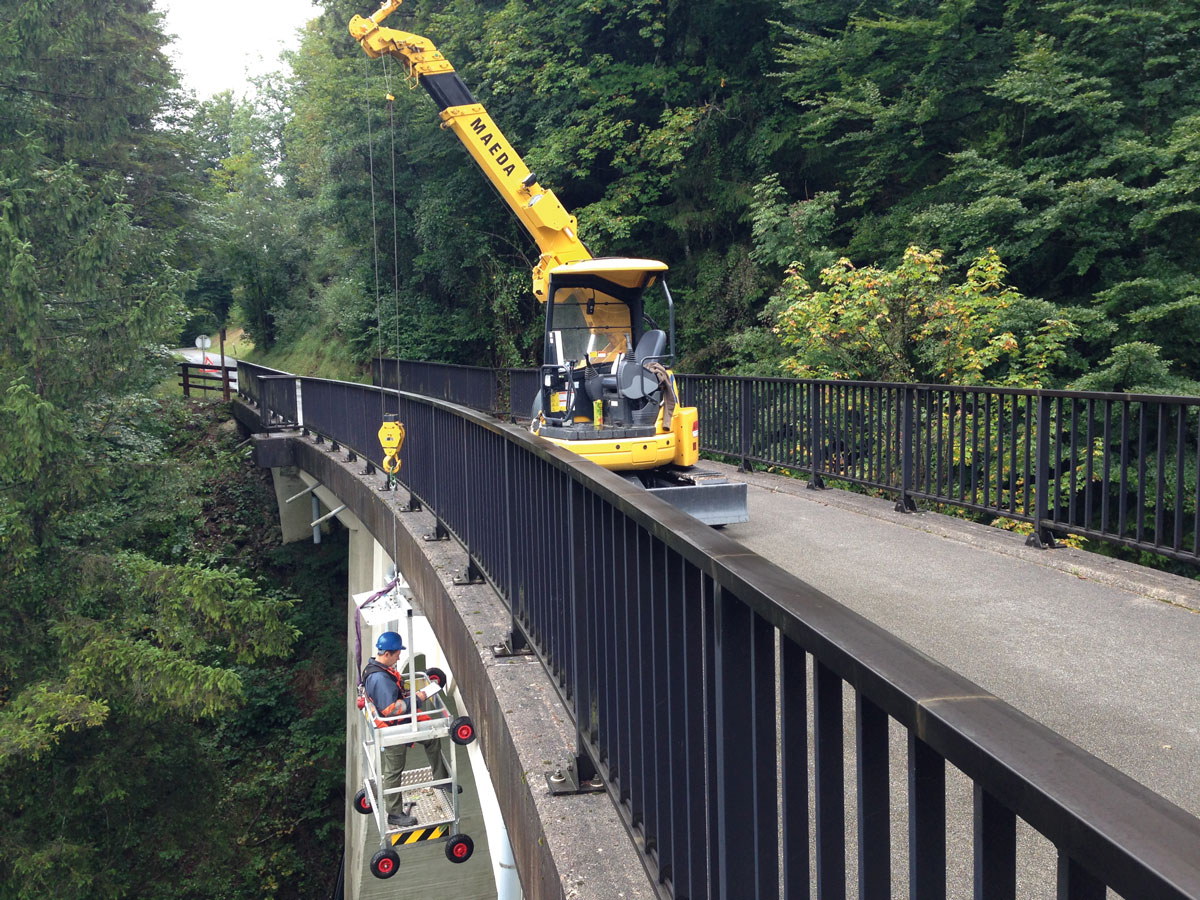

  • img-0224

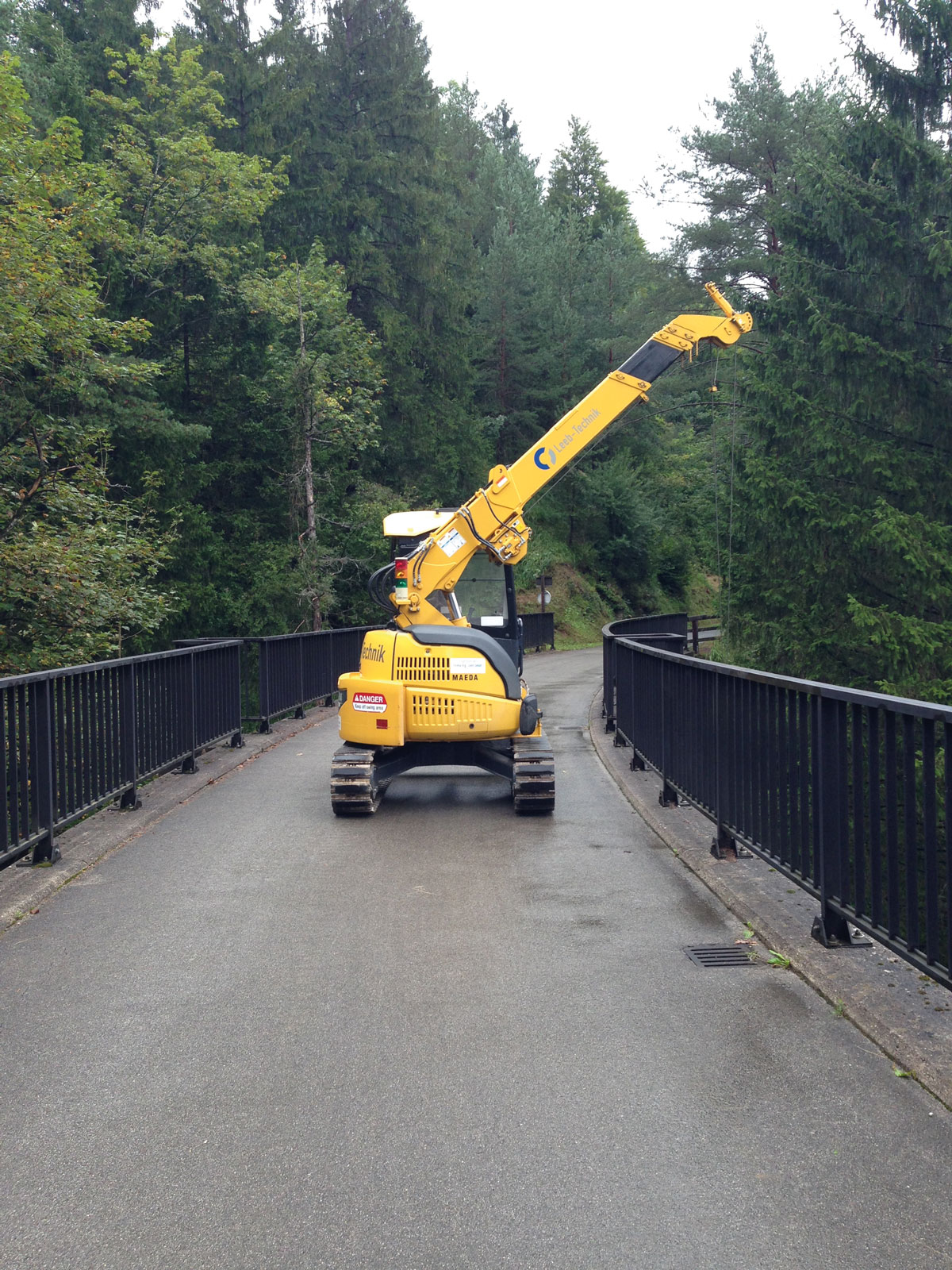

  • img-0228

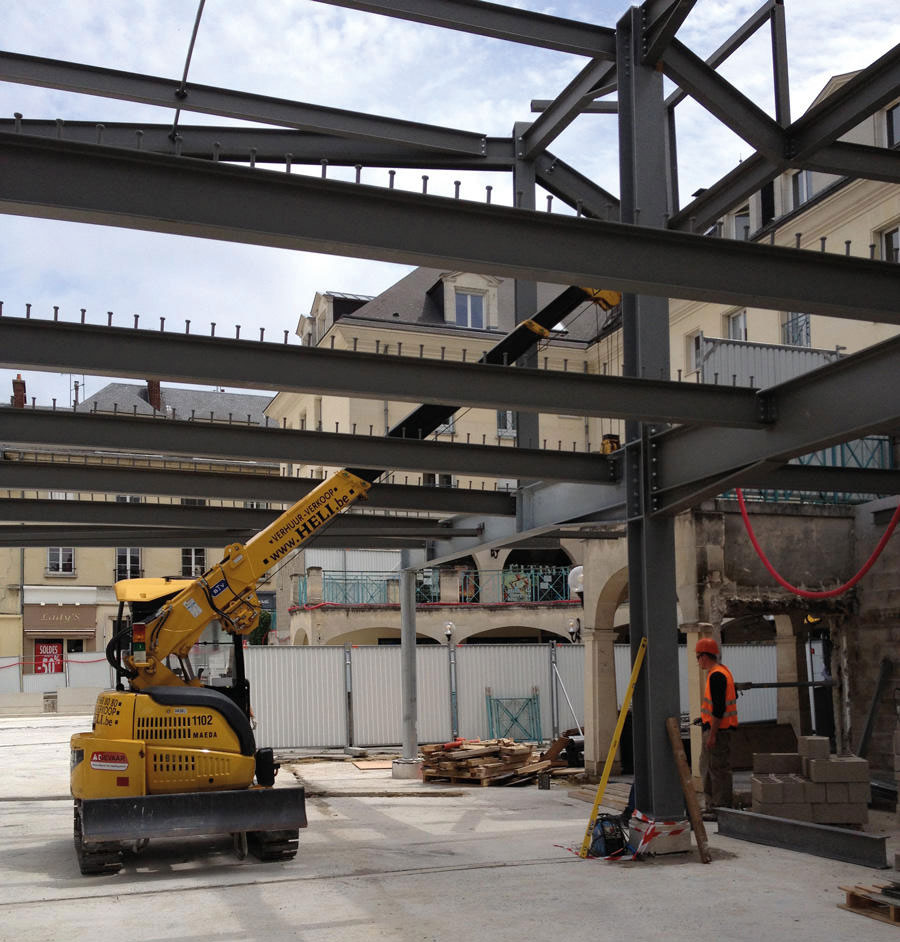

  • lc383-construction

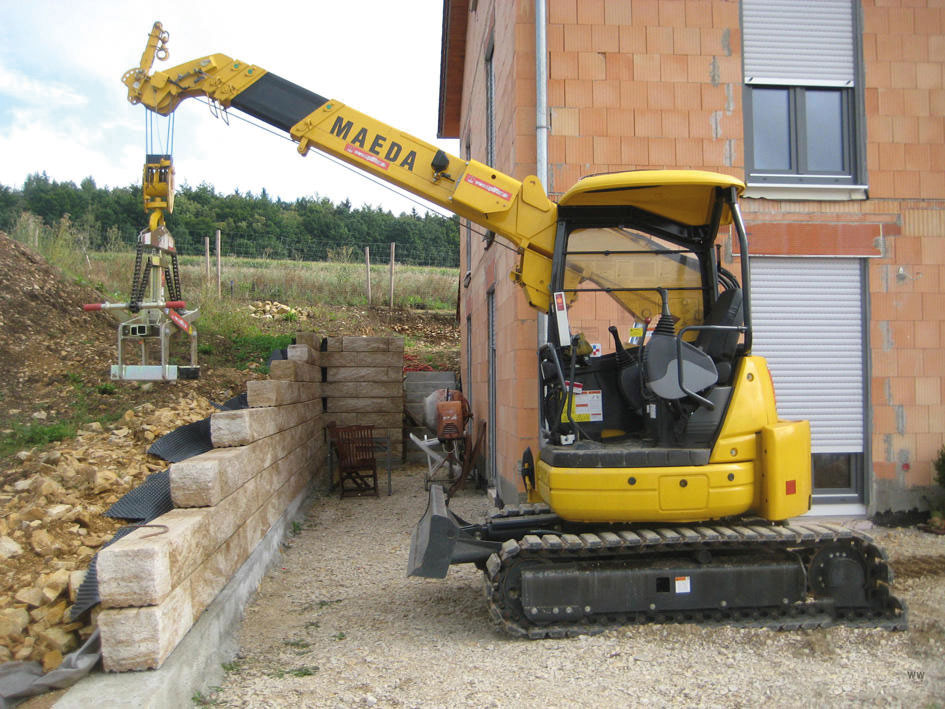

  • lc383-germany
  • lc383-glazing-pick-and-carry

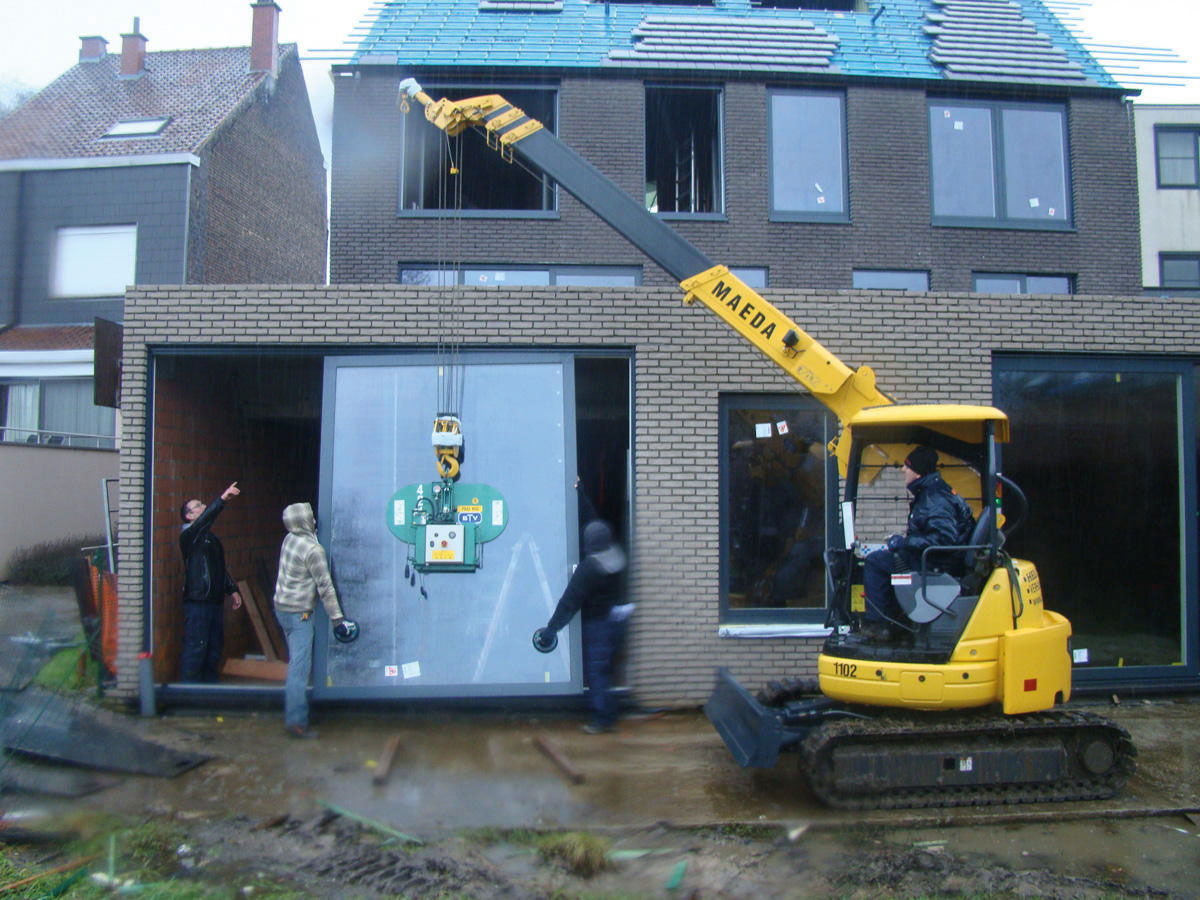

  • lc383-glazing
